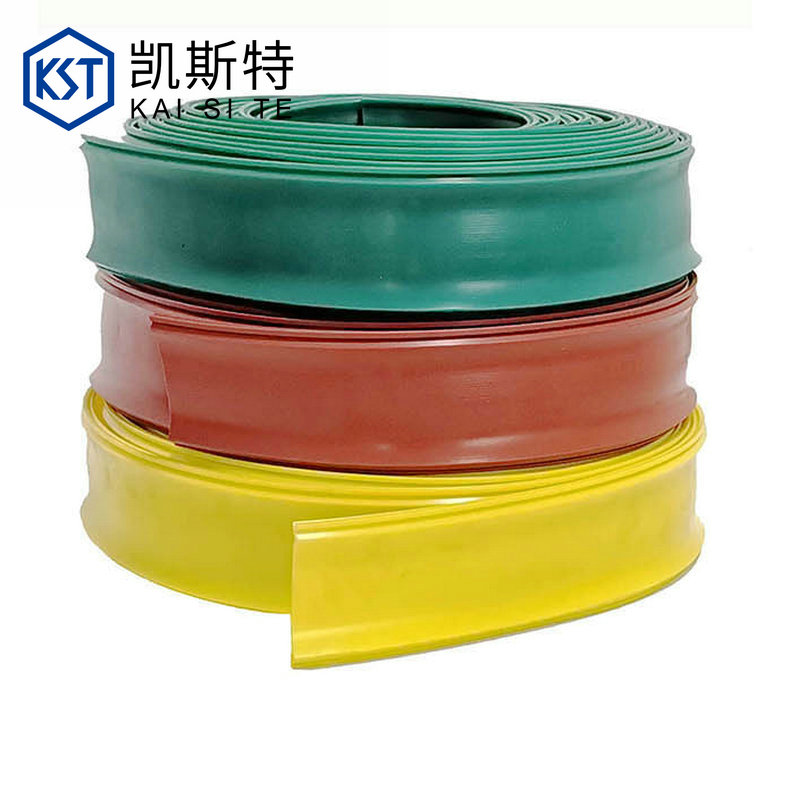

产品介绍
采用优质硅橡胶材料制成，具有优异的电气、抗漏电起痕性能，耐侯性极佳，机械性能高，具有憎水性及憎水性迁移等特点，耐高低温性能极其优异，可在-50℃～+150℃条件下连续使用。安装方便简单，省工省时。
产品特点
安装简捷，无需动火，停电施工时间短
柔软、耐折弯
使用寿命长，抗老化，耐腐蚀
技术指标
序号 | 检测项目 | 单位 | 标准要求 | 检测结果 | 试验方法 |
1 | 电气强度试验 | kV/mm | ≥20 | 22 | GB/T 1408.1-2006 |
2 | 体积电阻率 | Ω·cm | ≥1×1014 | 2×1014 | GB/T 1410-2006 |
3 | 介电常数 | 2～3 | 2.3 | GB/T 1409-2006 | |
4 | 邵氏硬度 | 度 | 70±5 | 71 | GB/T 531 |
5 | 机械性能： | GB/T 528 | |||
5.1 | 老化前： | ||||
抗张强度 | MPa | ≥4.0 | 5.5 | ||
断裂伸长率 | % | ≥200 | 243 | ||
5.2 | 老化后(180℃×7d）： | ||||
抗张强度变化率 | % | ±30 | 13 | ||
断裂伸长率变化率 | % | ±30 | -22 | ||
6 | 低温伸长率(-15℃×2h) | % | ≥20 | 190 | GB/T 2951.4-1997 |
7 | 低温柔韧性(-50℃×4h) | - | 无裂纹 | 无裂纹 | UL224-2004 |
8 | 高温抗开裂(155℃×2h) | - | 无裂纹 | 无裂纹 | GB/T2951.6-1997 |
LG型铝绞线适用产品选型表
标称截面积(mm²) | 外径(mm) | 对应绝缘护套管规格(mm) |
50 | 9.00 | Ф12 |
70 | 10.80 | Ф12 |
95 | 12.48 | Ф17 |
120 | 14.25 | Ф17 |
150 | 15.75 | Ф20 |
185 | 17.50 | Ф20 |
210 | 18.75 | Ф24.2 |
240 | 20.00 | Ф24.2 |
300 | 22.40 | Ф24.2 |
400 | 25.90 | Ф30 |
500 | 29.12 | Ф32 |
630 | 32.67 | Ф35 |
800 | 36.90 | Ф39.8 |
注：可按要求订制特殊尺寸及包装。
LGJ型钢芯铝绞线、LGJF型防腐钢芯铝绞线适用产品选型表
标称截面积(mm²) | 外径(mm) | 对应绝缘护套管规格(mm) |
35 | -- | Ф12 |
50 | -- | Ф15.6 |
70/10 | 11.4 | Ф17 |
70/40 | 13.6 | Ф17 |
95/15 | 13.61 | Ф17 |
95/20 | 13.87 | Ф17 |
95/55 | 16 | Ф17 |
120/7 | 14.5 | Ф20 |
120/20 | 15.07 | Ф20 |
120/25 | 15.74 | Ф20 |
120/70 | 18 | Ф20 |
150/8 | 16 | Ф20 |
150/20 | 16.67 | Ф20 |
150/25 | 17.1 | Ф20 |
150/35 | 17.5 | Ф20 |
LGJJ-120 | 15.5 | Ф20 |
LGJJ-150 | 17.5 | Ф20 |
LGJQ-150 | 16 | Ф20 |
185/10 | 18 | Ф24.2 |
185/25 | 18.9 | Ф24.2 |
185/30 | 18.88 | Ф24.2 |
185/45 | 19.6 | Ф24.2 |
210/10 | 19 | Ф24.2 |
210/25 | 19.98 | Ф24.2 |
210/35 | 20.38 | Ф24.2 |
210/50 | 20.86 | Ф24.2 |
240/30 | 21.6 | Ф24.2 |
240/40 | 21.66 | Ф24.2 |
240/55 | 22.4 | Ф24.2 |
LGJJ-185 | 19.6 | Ф24.2 |
LGJJ-240 | 22.4 | Ф24.2 |
LGJQ-185 | 18.4 | Ф24.2 |
LGJQ-240 | 21.6 | Ф24.2 |
400/20 | 26.91 | Ф32 |
400/25 | 26.64 | Ф32 |
400/35 | 26.82 | Ф32 |
400/50 | 27.63 | Ф32 |
400/65 | 28 | Ф32 |
400/95 | 29.14 | Ф32 |
500/35 | 30 | Ф32 |
500/45 | 30 | Ф32 |
500/65 | 30.96 | Ф32 |
800/55 | 38.4 | Ф39.8 |
800/70 | 38.58 | Ф39.8 |
800/100 | 38.58 | Ф39.8 |
注：可按要求订制特殊尺寸及包装。
电压等级与壁厚等级对应表
电压等级 | ≤10kV | ≤35kV | ≤110kV | ≤220kV |
对应壁厚 | 2.0±0.3mm | 3.0±0.4mm | 4.0±0.5mm | 6.0±1.0mm |
